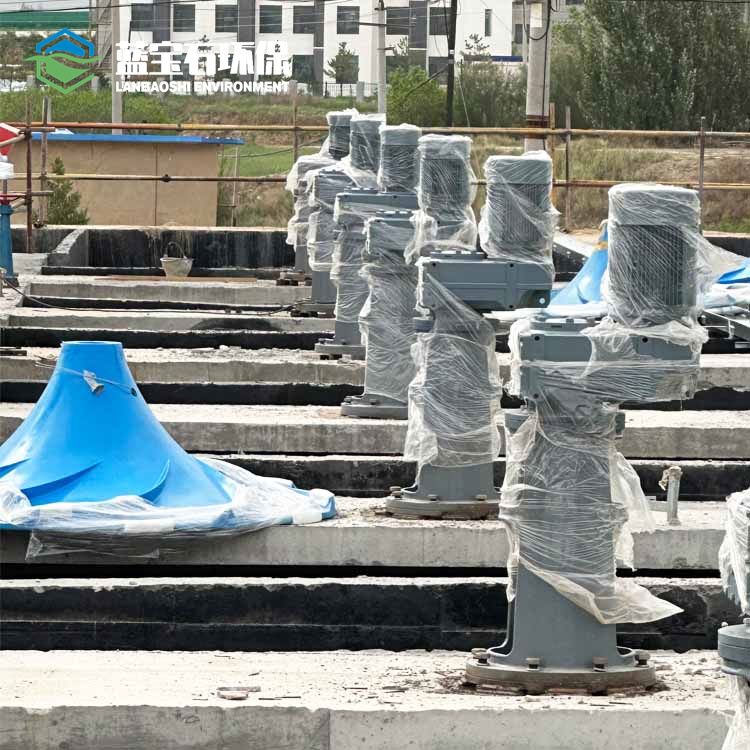

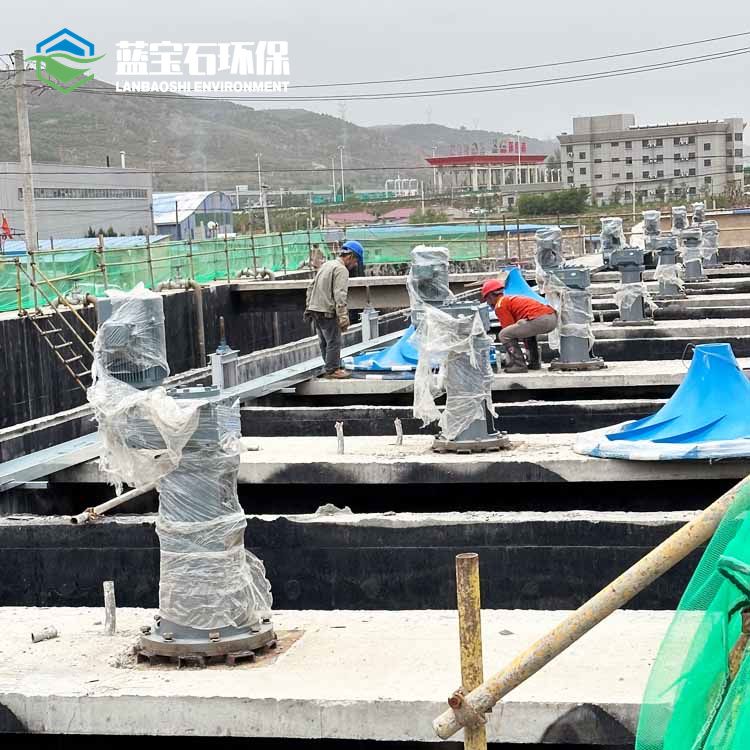

市政污水处理双曲面搅拌机GSJ型立轴式涡轮搅拌器蓝宝石
| 产品型号： |
GSJ型立轴式涡轮搅拌器 |
| 品 牌： |
蓝宝石 |
|
|
| 所 在 地： |
江苏南京六合区 |
| 更新日期： |
2025-06-27 |
| | 搅拌机类型：强力搅拌机 | | 物料类型：液-液 | | 适用物料：污水 | |
| | 动力类型：电动 | | 布局形式：立式 | | 搅拌方式：潜水式搅拌 | |
| | 每次处理量范围：出料50-250L | | 应用领域：水处理 | | 品牌：蓝宝石 | |
| | 型号：GSJ型立轴式涡轮搅拌器 | | 作业方式：连续作业式 | | 搅拌鼓形状：圆盘型 | |
| | 装置方式：移动式 | | 电机功率：3 kw | | 生产能力：67 L | |
| | 转速范围：32 r/min | | 料筒容量：88 L | | 生产能力：67 L | |
市政污水处理双曲面搅拌机GSJ型立轴式涡轮搅拌器蓝宝石
双曲面搅拌机工作原理
GSJ/QSJ 型系列曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构，其独特的叶轮结构设计，很大限度地将流体特性与机械运动相结合。双向线的方程式 xy=b 曲线沿y 轴旋转而构成的曲面体；为了迎合水体流动，设计从叶轮的中心进水，这一方面减少了进水紊流，另一方面保证了液体对叶轮表面的压力均匀，从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能，液体在重力加速度的作用下经双
曲面结构过渡沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自上而下地循环水流，故可获得在轴向（y）和径向（x）方向的交叉水流（如双曲面流态图）。
正是由于 GSJ/QSJ 型系列曲面搅拌机叶轮的结构特性和接近池底的安装的特点，其工作位置决定了它对悬浮物的防沉降作用是直接的，在工作中可获得较好的搅拌效果，能有效地消除搅拌死角。较大的比表面积可获得大面积的水体交换。其叶轮结构由导流体、搅拌叶片及传动轴等组成
